我局新增气象现代化设备——光电式数字日照计



为加快我县气象现代化进程，按照上级气象部门要求，我局于今日安装了光电式数字日照计，用于日照要素的更加精确的自动观测及记录，设备将于2019年1月1日启用，进入为期半年的平行观测，7月后作为正式记录使用。

    光电式数字日照计主要由光电式数字日照传感器、数据处理单元、供电单元、通信单元、安装附件等部分组成。光电式数字日照计外观示意如图1。

    光电管D1在360°的环形范围内接收总辐射。D2和D3接收环形范围内不同方向上的辐射，而太阳直接辐射只能照射到D2、D3中的一只，其中较小的输出值即为散射辐射。直接辐射为总辐射和散射辐射的差值，若直接辐照度≥120W·m^-2则算作有日照，把时间累计，得到每小时和每天的日照时数。（工作原理见图2）

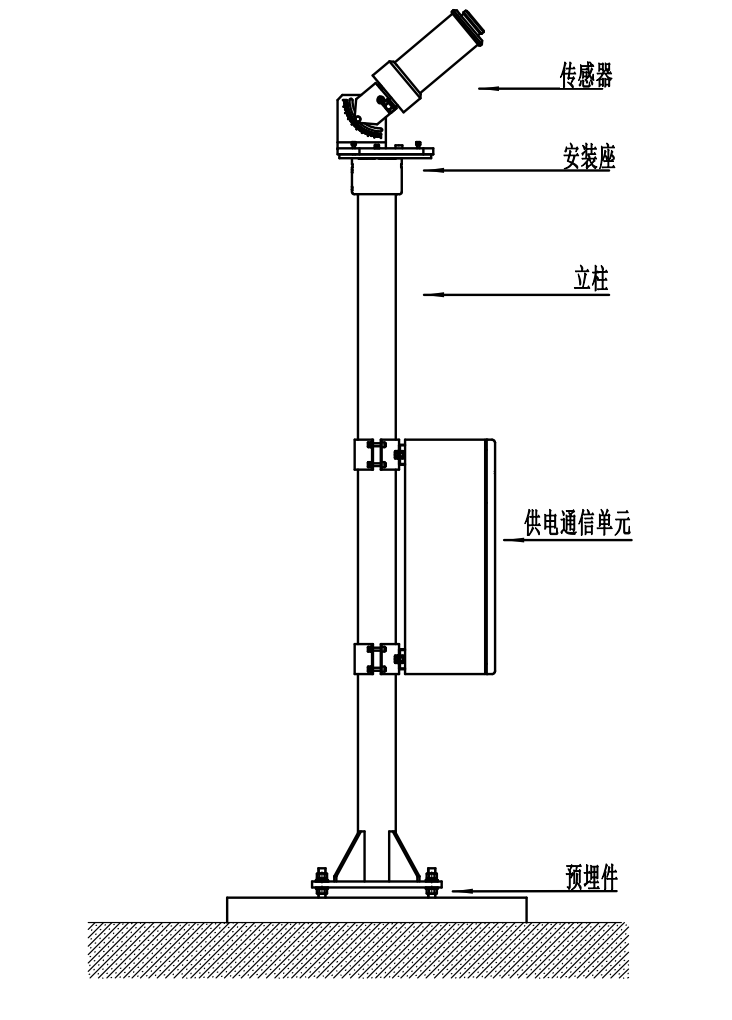

图1 光电式数字日照计外观示意图

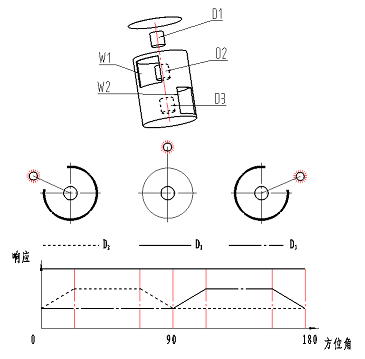

图2光电式数字日照计测量原理图





光电式数字日照计
